En raison de l’augmentation des émissions polluantes des moteurs des véhicules dans le monde, de nombreux pays ont voté des lois visant à les réduire. Les Etats-Unis et l’Europe ont standardisé les contrôles de conformité des véhicules.
OBD-1
C’est ainsi qu’en 1988 tous les véhicules légers et les camions vendus aux Etats-Unis devaient être conformes à la norme OBD-I (On-Board Diagnostics – ce qui peut sa traduire par Système de Diagnostic embarqué). Cette norme impose le contrôle des composants électriques qui ont une influence sur les émissions, composants par ailleurs utilisés par le système de gestion du véhicule. En cas de défaillance d’un de ces composants, une alarme visuelle clignote au tableau de bord.
OBD-II/EOBD
A partir de 1996, la norme OBD-II (ou OBD2) est devenue obligatoire sur les véhicules aux Etats-Unis. Sa version européenne est la norme EOBD (European On-Board Diagnostics). Elle est entrée en vigueur à partir de 2000. Ainsi, tout véhicule construit à partir de cette année est compatible avec cette norme. En plus de la détection des défauts liés aux émissions polluantes, cette nouvelle version impose le stockage des défauts dans la mémoire du véhicule. De même, le contrôle s’est étendu à d’autres systèmes vitaux du véhicule tels que le système antipollution, la transmission, ou encore les différents capteurs de sécurité.
En cas de défaillance, le voyant moteur s’allume et les codes défauts sont stockés par ordre de gravité. Les défauts les plus graves remplacent ceux de gravité plus faibles. (voir la liste des codes défauts).
Lecture des codes défauts ODB2
Pour faciliter l’accès aux codes défauts, les véhicules ont été munis de prises OBD auxquelles il est possible de connecter un dispositf de lecture compatible: la valise de diagnostic.

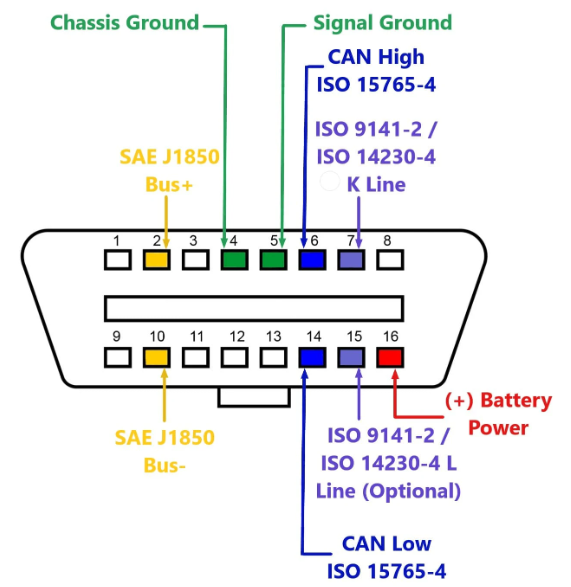

Alors que les prises norme OBD-1 comprenaient 4 broches (limitant le nombre de défauts remontés), celles OBD-II en comportent 16.

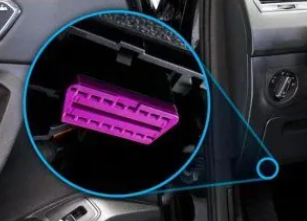

Pour situer la prise OBD d’un véhicule, se référer au manuel du véhicule. La norme OBD2 impose qu’elle soit située à moins de 61cm (2 pieds) du volant.
Attention!
Si la majorité des codes défauts est communes aux différents constructeurs, certains d’entre eux leur sont spécifiques. Aussi, une valise de diagnostic peut n’être utile qu’à une marque de véhicules. Autrement, il faut qu’elle soit multi-marques.
Fonctionnalités de la prise OBD
La prise OBD permet une multitude de fonctions essentielles pour le diagnostic et l’entretien des véhicules modernes :
- Contrôle des Émissions: La prise OBD joue un rôle clé dans le contrôle des émissions du véhicule, assurant la conformité aux normes environnementales. En surveillant en permanence les émissions produites par le moteur et les systèmes de contrôle des émissions, la prise OBD permet de détecter et de signaler tout dépassement des limites réglementaires. Cela permet aux propriétaires de véhicules et aux autorités réglementaires de prendre des mesures correctives pour réduire les émissions nocives et préserver la qualité de l’air et de l’environnement.
- Lecture des Codes d’Erreur : La lecture des codes d’erreur fournit des codes spécifiques (DTC – Diagnostic Trouble Codes) qui aident à identifier les problèmes au sein des systèmes du véhicule. Les mécaniciens et les propriétaires de véhicules utilisent ces codes pour diagnostiquer rapidement les problèmes, ce qui permet des réparations plus rapides et plus précises, réduisant ainsi les temps d’immobilisation des véhicules.
- Surveillance des Performances du Véhicule : La prise OBD permet de suivre les performances en temps réel du véhicule. Cela inclut la surveillance de paramètres tels que la consommation de carburant, l’efficacité du moteur, les émissions en temps réel, les températures des différents composants, la vitesse, et bien d’autres encore. Cette surveillance continue permet aux conducteurs et aux techniciens d’identifier rapidement les anomalies ou les situations nécessitant une attention particulière, ce qui contribue à une utilisation plus efficace et durable du véhicule.
Aussi, la prise diagnostic OBD interface de l’ODB2 est devenue un outil indispensable pour le bon fonctionnement et la maintenance des véhicules. La compréhension de ses fonctionnalités est essentielle pour tout propriétaire de véhicule ou professionnel de l’automobile.
Conclusion
Pour les professionnels de l’automobile, la prise OBD est un outil indispensable pour diagnostiquer les problèmes, effectuer des réparations précises et assurer la conformité aux normes environnementales. Sa standardisation et sa large adoption dans l’industrie ont permis de simplifier les procédures de diagnostic et de réparation, réduisant ainsi les coûts et les temps d’immobilisation des véhicules.
