Cet article décrit le rôle, la position et le brochage de la prise diagnostic OBD2.
Rôle
La prise OBD (On-Board Diagnostics) est aussi nommée prise diagnostic. Située à proximité du volant (moins de 61cm, soit 2 pieds en mesure impériale), elle est l’interface entre les systèmes du véhicule et ceux du mécanicien, dont la fameuse valise de diagnostic. Se référer au manuel utilisateur du véhicule pour en trouver la position exacte.
Son usage le plus connu est la lecture des codes défauts enregistrés dans la mémoire du véhicule. Mais elle permet aussi de suivre en temps réel l’état de certains composants. Ce qui permet de faciliter la compréhension de certains dysfonctionnements à l’origine de pannes.
Enfin, elle permet aussi d’écrire dans la mémoire du véhicule dans le but de réaliser la remise à zéro du témoin d’entretien, par exemple, ou d’en ajuster le paramétrage.
Brochage

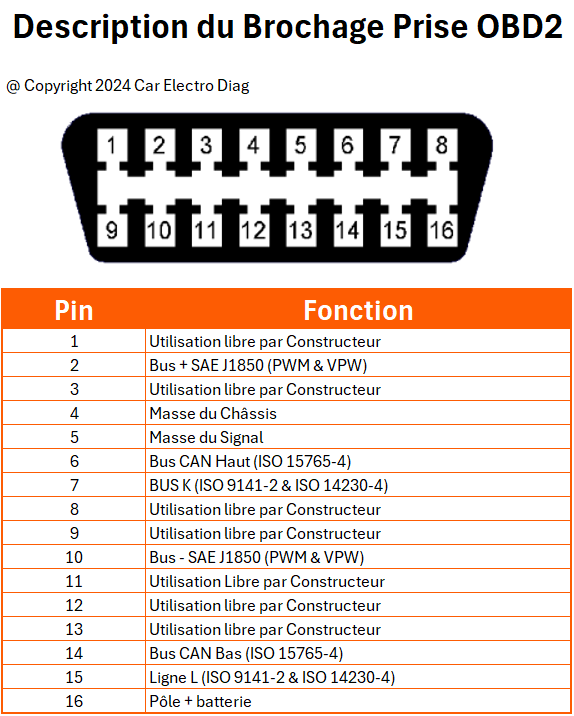

Conçue suivant la norme OBD2, elle dispose actuellement de 16 broches. Certaines de ces broches sont communes à tous les constructeurs, d’autres peuvent être utilisées librement par chaque constructeur de véhicules.
De même, l’observation de l’utilisation des broches communes à tous les constructeurs met en lumière plusieurs protocoles de communication. Ainsi, chaque constructeur peut choisir la norme de communication du véhicule avec les outils de diagnostic spécifiques qu’il a développés à l’usage de son réseau de mécaniciens. En conséquence, il devient évident qu’à moins d’être multimarques, une valise de diagnostic sera efficace pour la marque pour laquelle elle a été conçue et potentiellement inutilisable pour tout véhicule dont le protocole de communication est différent.
Conclusion
Après avoir compris le rôle, la position et le brochage de la prise diagnostic, vous voudrez peut-être investir dans une valise de diagnostic. Dans ce cas, à moins de vouloir intervenir sur une multitude de véhicules de marques différentes, il est plus économique et préférable d’investir dans une valise de diagnostic du construteur de votre véhicule.
